✔ 电压输入范围90~264VAC
✔ -30~+70℃工作温度（参考降额曲线）
✔ 具有主动式PFC功能，PF值高达0.98
✔ 效率高达93%,低损耗
✔ 具有输过流/过温/过压/短路保护功能;
✔ 自然风冷
✔ 100%满载老化
✔ 3年质保
产品认证
应用领域
工业控制设备、机器控制、仪器仪表、电力、新能源等。
参考标准
IEC/EN/UL/BS EN62368、EN61000、UL508、GB4943的标准。
产品描述
CUP-350是一款350W单路输出的半灌胶电源，输入电压90Vac~264Vac，输出电压有12V、24V、36V、48V等，全金属外壳，高效节能的绿色电源，广泛应用于工业控制设备、机器控制、仪器仪表、电力、新能源等领域。本系列产品具有超高的效率，高达93%的效率可极大的提升电源可靠性和使用寿命。产品安全可靠，紧凑的外壳设计，良好的散热，保障了本系列产品可长期稳定的工作。
产品命名
电气参数
| 型号 | CUP-350G-12 | CUP-350G-24 | CUP-350G-36 | CUP-350G-48 | |
输入 | 电压范围 | 90~264VAC (请参考降额曲线) | |||
| 输入电流 | 4.2A/115VAC, 2.0A/230VAC | ||||
| 频率范围 | 47~63Hz | ||||
| 效率(typ.) | ≥91% | ≥93% | ≥93% | ≥93% | |
| 功率因素 | PF≥0.95/230VAC(满载） | ||||
| 漏电流 | <1.0mA/240VAC | ||||
| 浪涌电流 | 冷机启动60A/230VAC | ||||
输出 | 直流电压 | 12V | 24V | 36V | 48V |
| 额定电流 | 20A | 14.5A | 9.7A | 7.3A | |
| 功率 | 240W | 348W | 349.2W | 350.4W | |
| 电压调节范围 | 11.4~12.6V | 22.8~25.2V | 34.2~37.8V | 45.6~50.4V | |
| 纹波及噪声 | ≤200mVp-p | ≤200mVp-p | ≤300mVp-p | ≤300mVp-p | |
| 启动，上升时间 | 1500ms，90ms/230VAC （满载） | ||||
| 保持时间 | 22ms/230VAC （满载） | ||||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±1% | ±0.5% | ±0.5% | ±0.5% | |
| 电压精度 | ±1% | ±1% | ±1% | ±1% | |
环境要求 | 工作温度及温度 | -30~70℃ 20%~95%RH 不凝露（详情参考降额曲线） | |||
| 储存温湿度 | -30~80℃ 10%~95%RH 不凝露 | ||||
| 振动 | 频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环 | ||||
| 冲击 | 加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击 | ||||
| 海拔高度 | 5000m（2000m以上，每升高100m，环境温度降低0.5℃） | ||||
电磁兼容 | 电磁兼容发射 | 符合BS EN55032（CISPR32),BS EN61204-3 CLASS B; | |||
| 谐波电流 | EN61000-3-2,3; CLASS A | ||||
| 电磁兼容抗扰度 | 符合EN61000-4-2,3,4,5,6,8,11; EN55024，EN50082-2,EN61000-3-2,3 | ||||
安规 | 安全规范 | 符合TUV BS EN/EN62368-1,AS/NZ62368.1,UL508, | |||
| 耐压 | 输入--输出 I/P-O/P:3.0kVac；输入---机壳 I/P-FG:2.0kVac；输出---机壳 O/P-FG:0.5kVac 每项测试时间为：1min | ||||
| 绝缘阻抗 | I/P-O/P：100M ohms；I/P-FG：100M ohms；O/P-FG：100M ohms | ||||
保护 | 过压保护 | ≤18V | ≤30V | ≤40V | ≤56V |
| 关断输出电压，异常去除后自动恢复 | |||||
| 过载保护 | 110~140% 打嗝模式，去除过载后自动恢复 | ||||
| 过温保护 | 关断输出电压，重启恢复 | ||||
| 短路保护 | 输出端短路后电源进入打嗝模式，短路移除后自恢复 | ||||
可靠性 | MTBF | 25℃环境下：≥300000Hrs，MIL-217 Method | |||
其他要求 | 尺寸 | 220*62*32（长*宽*高） | |||
| 包装 | |||||
| 冷却方式 | þþ自冷¨风冷 | ||||
备注 | *如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。 *为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。 *开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。 *电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。 | ||||

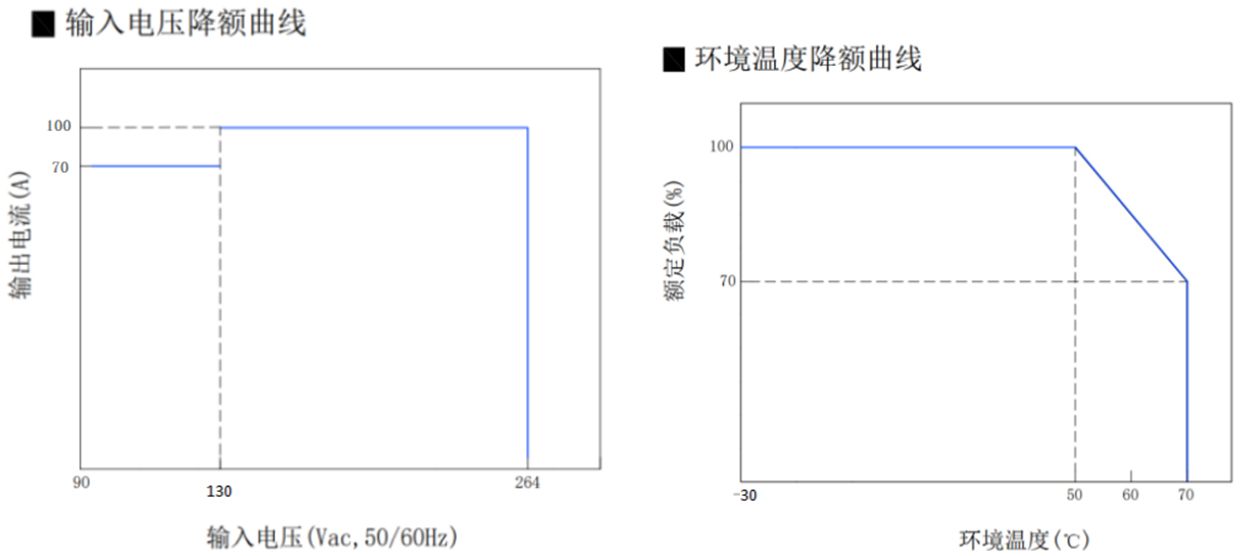

降额曲线

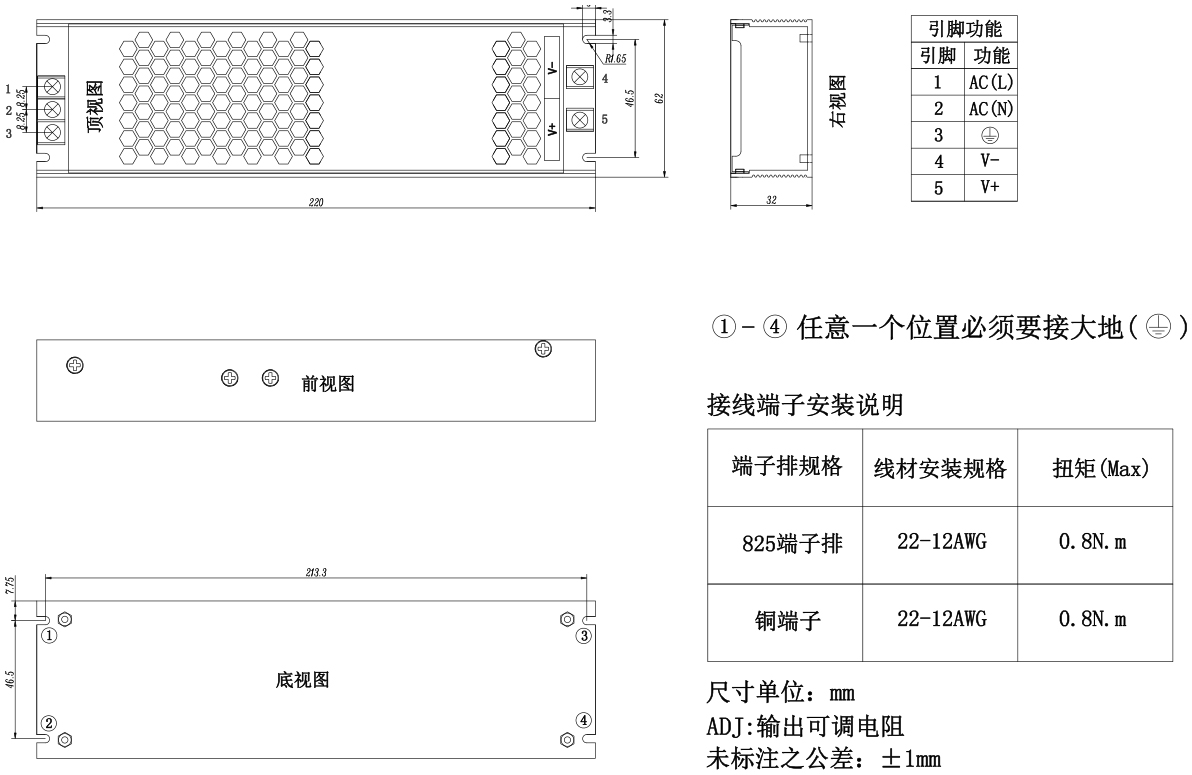

机构尺寸
产品安装、使用说明：
1、安装时，请按照安装方式说明进行安装。
2、在安装完毕通电试运行之前，请检查和校对各接线端子上的连线，确信输入和输出、交流和直流、正极和负极、电压值和电流值等正确，杜绝接反接错现象的发生，避免损坏电源和用户设备。
3、通电前请使用万用表测量火线、零线和接地线是否短路，输出端是否短路；通电时最好空载启动。
4、使用时请勿超过电源标称值，以免影响产品的可靠性。如需要改电源的输出参数，请客户在使用电源前向本司技术部门咨询，以保证使用效果和可靠性。
5、为保证使用的安全性和减小干扰，请确保接地端可靠接地（接地线大于AWG18#）。
6、电源如出现故障，请勿擅自对其维修，请尽快与本司客户服务部联系，客服专线：86-519-69882516
运输、储存：
1、运输：
本包装适用与汽车、船、飞机、火车等运输，运输过程中应防雨，文明装卸。
2、储存：
产品未使用时应存放在包装箱内，储存环境温度和相对湿度应符合该产品的要求，仓库内不应有腐蚀性气体或有腐蚀性的化学物品，并且无强烈的机械振动、冲动和强磁场作用。包装箱应垫离地面至少20cm高，距离墙壁、热源、窗口或空气入口至少50cm，勿让水浸。如果时间过长（1年以上）应经专业人员重新检验后方可使用。
