✔ 高效率，长寿命和高信赖性
✔ 电压输入范围180~305VAC
✔ -40~+70℃工作温度（参考降额曲线）
✔ 具有主动式PFC功能，PF≥0.95
✔ 全部使用105℃长寿命电解电容
✔ 输出短路/过载/过压/过温保护功能
✔ 自然散热
✔ 100%满载老化
✔ 5年质保期
产品认证：
应用领域：
户外照明亮化、建筑照明、标识照明、工矿灯、高杆灯、及路灯等
参考标准
EN61347-1;EN61347-2-13; EN61000-3-2 Class C;EN61000-3-3; EN61000-4-2,3,4,5,6,8,11；GB17625.1；EN55015；GB19510.1，GB19510.14；
产品描述
WEP-B240系列是一款240W单路输出的户外防水电源，恒流输出和恒压输出兼容。输入范围180~305VAC，输出电压有12V、24V、36V、48V等多种机型。全金属外壳，防护等级高达IP67，是专为户外照明亮化、建筑照明、装饰照明、标识照明、工矿灯、高杆灯、球场灯及路灯等而设计。本系列产品具有超高的效率，紧凑的外壳设计，良好的散热，保障了本系列产品可长期稳定的工作。

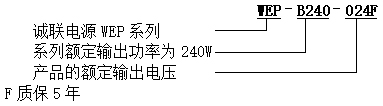

产品命名
电气参数
| 型号 | WEP-B240-012F | WEP-B240-024F | WEP-B240-036F | WEP-B240-048F | |
| 输入 | 电压范围 | 180~305VAC(请参考降额曲线) | |||
| 输入电流 | 1.8A/200~240VAC | ||||
| 频率范围 | 47~63Hz | ||||
| 效率(typ.) | ≥91% | ≥92% | ≥92% | ≥92% | |
| 功率因素 | PF≥0.95/230VAC(满载） | ||||
| 漏电流 | <0.7mA/240VAC | ||||
| 浪涌电流 | 冷机启动65A/230VAC | ||||
| 输出 | 直流电压 | 12V | 24V | 36V | 48V |
| 额定电流 | 20A | 10A | 6.7A | 5A | |
| 功率 | 240W | 240W | 241.2W | 240W | |
| 电压调节范围 | / | / | / | / | |
| 纹波及噪声 | ≤150mVp-p | ≤240mVp-p | ≤360mVp-p | ≤480mVp-p | |
| 启动，上升时间 | 1000ms，100ms/230VAC 负载100% | ||||
| 保持时间 | 30ms/230VAC 负载100% | ||||
| 线性调整率 | ±1% | ±1% | ±1% | ±1% | |
| 负载调整率 | ±2% | ±1.5% | ±1.5% | ±1.5% | |
| 电压精度 | ±3% | ±3% | ±3% | ±3% | |
| 环境要求 | 工作温度及温度 | -40~70℃ 20%~95%RH 不凝露（详情参考降额曲线） | |||
| 储存温湿度 | -45~85℃ 10%~95%RH 不凝露 | ||||
| 振动 | 频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环 | ||||
| 冲击 | 加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击 | ||||
| 海拔高度 | 5000m（2000m以上，每升高100m，环境温度降低0.6℃） | ||||
| 电磁兼容 | 电磁兼容发射 | 符合EN55015; EN61000-3-3; GB17743, GB17625.1 | |||
| 谐波电流 | EN61000-3-2 Class C (@负载≧60%) | ||||
| 电磁兼容抗扰度 | 符合EN61000-4-2,3,4,5,6,8,11; EN61547，浪涌抗扰度：线对线4kV,线对地6kV判据B | ||||
| 安规 | 安全规范 | 符合GB19510.1,GB19510.14;IEC/EN61347-1、EN61347-2-13; | |||
| 耐压 | 输入--输出 I/P-O/P:3.75kVac；输入---机壳 I/P-CASE:1.75kVac；输出---机壳 O/P-CASE:0.5kVac 每项测试时间为：1min | ||||
| 绝缘阻抗 | I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms | ||||
| 保护 | 过压保护 | 14~18V | 27~32V | 39~45V | 50~60V |
| 进入限压打嗝模式状态保护，当故障解除后，产品自动恢复正常。 | |||||
| 过载保护 | 105~120% 恒流模式或打嗝模式，当故障解除后，产品自动恢复正常。 | ||||
| 过温保护 | 关断输出，温度降低后自恢复 | ||||
| 短路保护 | 打嗝模式，当故障解除后，产品自动恢复正常。 | ||||
| 可靠性 | MTBF | 25℃环境下：≥150000Hrs，MIL-217 Method | |||
| 其他要求 | 尺寸 | 201*63*40mm（长*宽*高） | |||
| 包装 | 0.9 Kg/只，16只/箱，15.6KG/箱 | ||||
| 冷却方式 | þþ自冷¨风冷 | ||||
| 延伸方式 | ¨双三防¨加盖þ低温启动（-40℃）¨其他 | ||||
| 备注 | *如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。 *为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。 *开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。 *电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。 | ||||

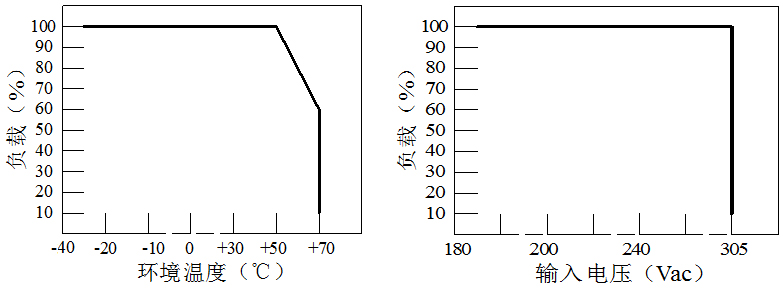

降额曲线

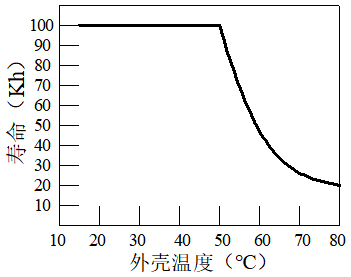

壳温与寿命曲线

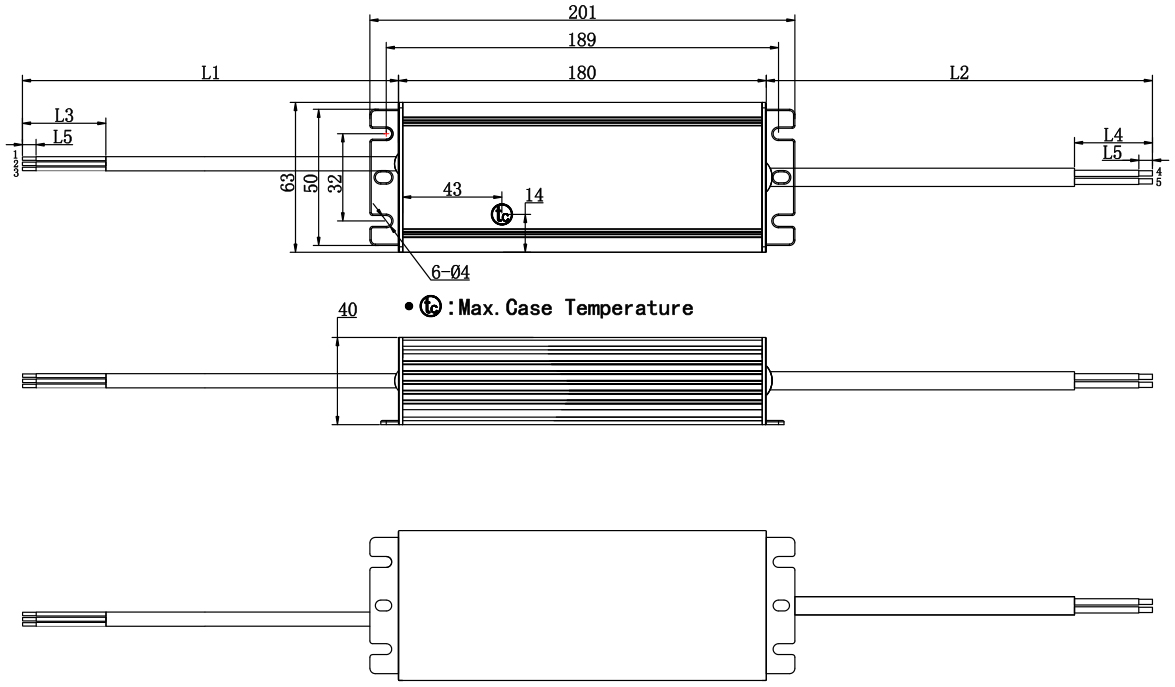

机构尺寸
注：L1=300±10mm；L2=300±10mm；L3=35±2mm；L4=30±2mm；L5=5±1mm；L6=5±1mm。
产品安装、使用说明：
1、安装时，请按照安装方式说明进行安装。
2、在安装完毕通电试运行之前，请检查和校对各接线端子上的连线，确信输入和输出、交流和直流、正极和负极、电压值和电流值等正确，杜绝接反接错现象的发生，避免损坏电源和用户设备。
3、通电前请使用万用表测量火线、零线和接地线是否短路，输出端是否短路；通电时最好空载启动。
4、使用时请勿超过电源标称值，以免影响产品的可靠性。如需要改电源的输出参数，请客户在使用电源前向本司技术部门咨询，以保证使用效果和可靠性。
5、为保证使用的安全性和减小干扰，请确保接地端可靠接地（接地线大于AWG18#）。
6、电源如出现故障，请勿擅自对其维修，请尽快与本司客户服务部联系，客服专线：86-519-69882516
7、电源不可以长期泡水中或埋地下泥土中。
运输、储存：
1、运输：
本包装适用与汽车、船、飞机、火车等运输，运输过程中应防雨，文明装卸。
2、储存：
产品未使用时应存放在包装箱内，储存环境温度和相对湿度应符合该产品的要求，仓库内不应有腐蚀性气体或有腐蚀性的化学物品，并且无强烈的机械振动、冲动和强磁场作用。包装箱应垫离地面至少20cm高，距离墙壁、热源、窗口或空气入口至少50cm，勿让水浸。如果时间过长（1年以上）应经专业人员重新检验后方可使用。
